霍尔接近开关（全封闭霍尔接近开关的工作原理）

霍尔接近开关(全封闭霍尔接近开关的工作原理)

霍尔传感器是一种磁性传感器。它可以用来检测磁场及其变化，并已应用于各种与磁场有关的场合。但本产品的主要特点是在强磁场、电场、腐蚀性物质、高温高压等恶劣条件下，仍能保证接近开关的可靠运行。

全封闭霍尔接近开关的工作原理

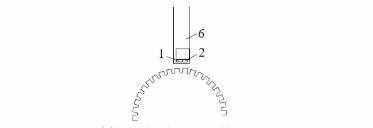

如图所示，它包括第一霍尔元件1、第二霍尔元件2、磁钢3和处理电路。

第一霍尔元件1和第二霍尔元件2水平布置，彼此紧密附接，并放置在待测量的金属转盘5的上部中心。为了提高测量精度和便于转向判断，第一霍尔元件1和第二霍尔元件2的宽度都设置为等于待测量的金属转盘5的齿宽。

磁钢3设置在第一霍尔元件1和第二霍尔元件2之间的连线的中心轴上，使得两个霍尔元件周围产生的磁场一致，测量结构更加精确。当金属转盘5穿过磁钢3时，第一和第二霍尔元件将分别产生第一和第二电压。处理电路分别与第一霍尔元件1和第二霍尔元件2连接，接收第一霍尔元件1和第二霍尔元件2产生的第一电压和第二电压，并进行处理，以脉冲信号的形式输出，供用户判断。

使用时，首先将第一、第二霍尔元件1.2和磁钢3放置在待测金属转盘5的上方中央，磁钢3在两个霍尔元件周围形成均匀的磁场，为霍尔效应创造条件。然后打开金属转盘5，当金属转盘5的齿穿过磁钢3时，霍尔元件会产生不同的电压。假设低电平有效，即当金属转盘5的齿穿过霍尔元件时，霍尔元件输出的电压将被处理电路处理后输出低电平脉冲信号。由于第一霍尔元件1和第二霍尔元件2的宽度正好与被测金属转盘5的宽度相同，当金属转盘5的齿穿过一个霍尔元件时，与齿相邻的凹槽刚好穿过另一个霍尔元件，此时两个霍尔元件输出的电压信号相反。通过比较第一霍尔元件1和第二霍尔元件，

综上所述，本实用新型霍尔接近传感器的要点是磁钢3与第一、第二霍尔元件1.2设置在一起，将两个霍尔元件输出的电压转换成脉冲信号输出，然后根据脉冲波形图进行分析判断，操作简单，所需元件数量少，使用方便快捷。
